24EJF-P型二位四通換向閥
| |||||||||||||||
二、技術參數
使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#～3#）或粘度等級大于N68的潤滑油，工作環境溫度為-20℃～80℃。 | |||||||||||||||

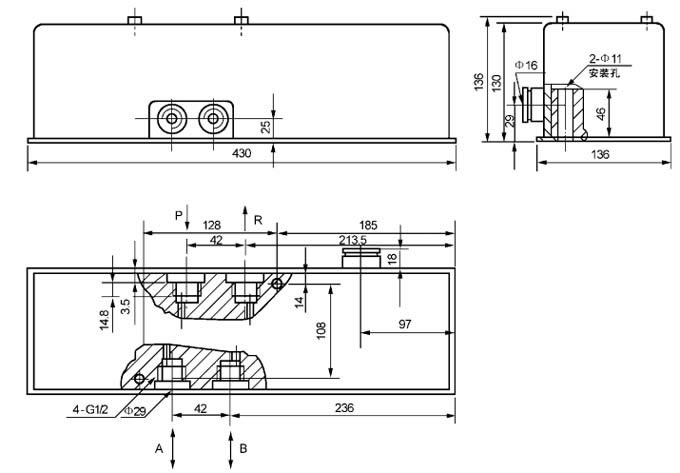

| 三、外形尺寸 | |||||||||||||||
 | |||||||||||||||

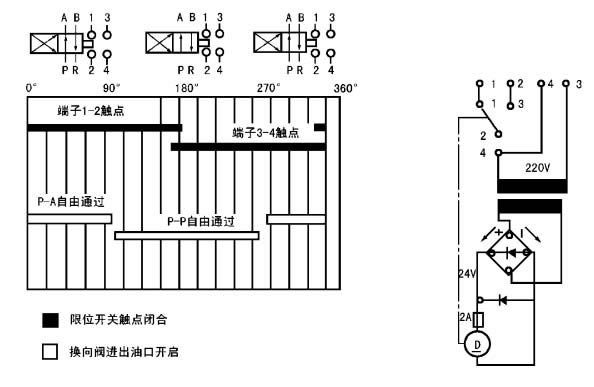

| 四、工作原理 該閥主要由直流電機、限位開關、換向閥體，整流變壓器裝置等元件安裝于同一底板上并置于防護罩殼內組成。 系統中的電控箱發出換向信號（系統末端壓差開關發出）使直流電機作旋轉運動，并通過偏心輪帶動閥芯作直線往復運動。當閥芯從原位到達所需要的換向位置時，閥芯端部的擋板觸動限位開關動作，發出電信號至電控箱，責令直流電機停止旋轉，完成了換向過程。 | |||||||||||||||
 | |||||||||||||||
| 五、使用說明 1、該閥應安裝在系統被控主、支管路的前端，且位于通風、 干燥便于檢查及周圍無運動機構干涉的部位。 2、當作二位二通使用時，須把出油口“B”和回油口“R”封堵。 3、當作二位三通使用時，須把出油口“B”封堵。 4、電控接線按上圖原理連接。 六、常見故障及排除方法 1、換向閥不換向。 可能無換向信號輸入電機，線腳焊接脫落；電機軸與偏心輪松動未緊固；閥腔內進入雜質滑芯卡死等原因，查明后排除即可。 2、滑芯二端漏油。 主要是二端密封圈損壞引起，可能是密封圈庫存久或長時間使用已老化，更換密封圈即可。 | |||||||||||||||
